| 產品簡介： |
|
閥門快速關閉液控止回閥，H741液控止回閥

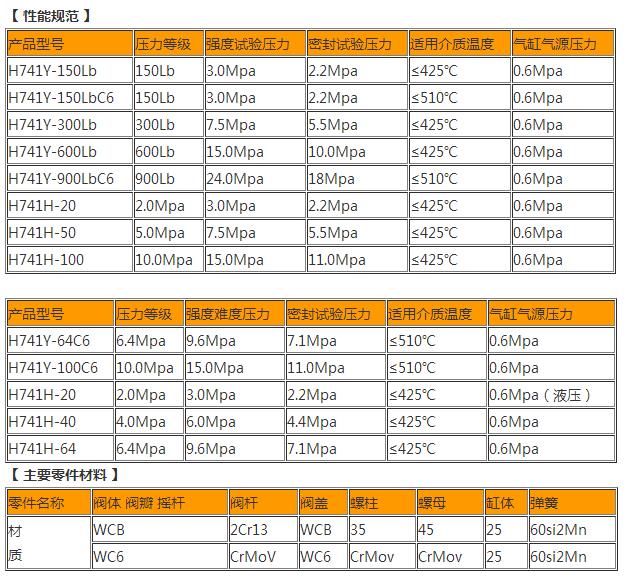

型號：H741
連接形式：法蘭
產品材質：碳素鋼，不銹鋼
公稱通徑：50~1000mm
適應介質:水，蒸汽
壓力環境：0.6-10Mpa
快速關閉液控止回閥，H741抽汽止回閥,，快關逆止回閥，快關閥
●用途
本閥門適用于電力行業火力發電廠汽輪機抽汽管路系統和給水回?zé)嵯到y(tǒng)，或和其它要求快速關閉的工業系統。它是防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流入汽輪機內造成正以每分鐘3000多轉高速旋轉的汽輪機葉片突然打反車運轉，從而造成將汽輪機葉片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入汽輪機內而發生水擊事故。在出現了事故時可在0.5秒內快速關閉閥門，是保護汽輪發電機防止事故發生的快關閥門。
【 抽汽止回閥特點 】
H741型液控止回閥是我公司經過多年的市場調查和研制開發出的新產品。經過多次改進后定型的一種氣液動控制止回閥，控制元件全部采用德國費斯托產品，質量可靠、使用壽命長。它的最大特點是能在事故發生時0.5秒內快速關閉而保護其主要設備，是火力發電廠保護汽輪機組的專用閥門。
該抽汽式止回閥主要由閥門和氣動控制系統組成。液缸的活塞桿由彈簧復位，同時帶動閥門實現快速關閉，閥門的開啟主要靠介質和氣缸的作用力。
【 H741型液控止回閥設計制造檢驗標準 】
設計制造標準：ASME/ANSIB16.34、E101、JB/T3595
結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
|
