應用
自動再循環閥用于保護離心泵，防止泵在低流量工況下由于過熱、嚴重噪音、不穩定和氣蝕而引起的損壞。
自動再循環閥的動作原理
根據主流量不同，再循環閥的主閥閥瓣將被確定在某一個位置上，主路止回閥的閥桿通過一杠桿，將主閥瓣動作傳遞至旁路，旁路系統控制通過旁路的流量同時將壓力減至出口所需值，當主閥瓣回到閥座關閉狀態時，所有流量通過旁路（回流），當主閥瓣上升到頂端位置時，旁路則完全關閉，所有泵的流量流向工藝系統。
連接方式
法蘭標準按DIN或ANSI，其他標準的法蘭，如：ISO、BS、JIS、NF等，可按需提供。
進口及出口的連接方式也可采用焊接方式。
旁路的連接方式僅采用法蘭連接（便于檢查）。
材料
標準閥體材料：W。-Nr.1.0460(C22.8)(ASTMA105)。
TDC型閥門的內部零件材料，標準產品為最小含鉻量不小于13%的不銹鋼�？刂铺淄病⑻淄沧皽u流錐均經表面處理（離子真空淬火），以抗磨損。
其他用于閥體及內部零件的鍛造材料可按需提供。
閥體材料的選擇，按照壓力及溫度條件確定。
優點所有的閥體集四種功能于一體
1、自動根據流量調整旁路開度(系統的流量調節);
2、旁路壓降可以控制;
3、主路、旁路均帶有止回閥;
4、三通T型結構,適宜于再循環管線;

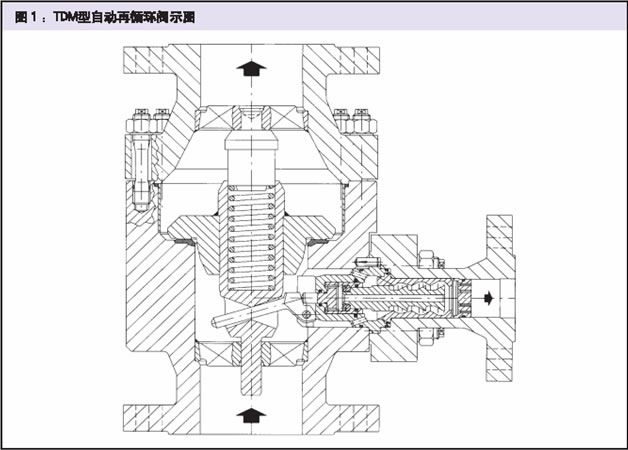

如圖顯示: 當主閥瓣回至閥座關閉狀態時,所有流量通過旁路回流,如(圖（一）).
當主閥瓣上升至頂端位置時,旁路則完全關閉,如(圖（二）)
|

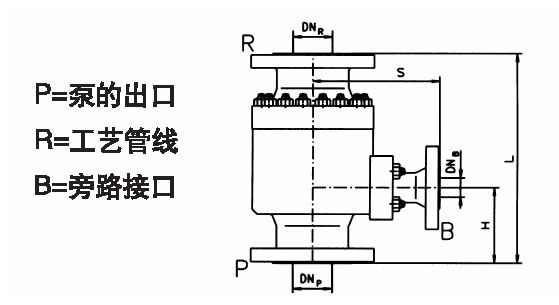

尺寸-編碼
|
壓力等級-編碼
|
連接方式-編碼
|
結構-編碼
|
|
DN80 (3”)=10 DN100 (4”)=11 DN125 (5”)=12 DN150 (6”)=13 DN200 (8”)=15 DN250 (10”)=16
|
PN100 (600lbs)=6 PN160 (900lbs)=7 PN250 (1500lbs)=8 PN320 =9 PN400 (2500lbs)=0
|
F=DIN 標準法蘭 U=ANSI 標準法蘭 S=焊接端口
|
V=立式安裝 H=水平安裝 W=加大尺寸旁路 CS=碳鋼 (W.-Nr.1.0460),AST
|
|

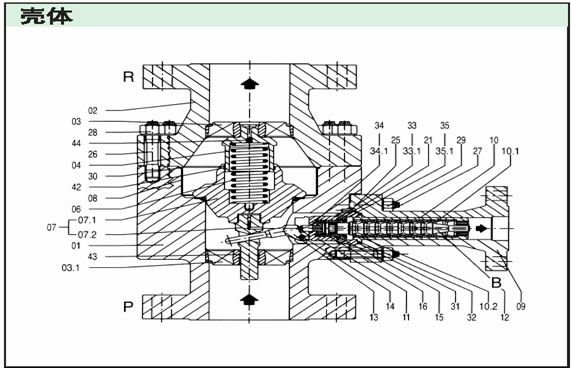

閥體裝配
|
|
件號
|
名稱
|
|
01
|
下閥體
|
|
02
|
上閥體
|
|
03
|
閥桿導向支架（上部）
|
|
03.1
|
閥桿導向支架（下部）
|
|
04
|
導向桿
|
|
06
|
彈簧
|
|
07
|
止回閥芯組件
|
|
07.1
|
止回閥瓣
|
|
07.2
|
閥桿
|
|
08
|
襯套
|
|
09
|
旁路殼體
|
|
25
|
定位銷
|
|
26
|
雙頭螺栓
|
|
27
|
雙頭螺栓
|
|
28
|
六角螺母
|
|
29
|
六角螺母
|
|
30
|
O型密封圈
|
|
42
|
導向環
|
|
43
|
導向環
|
|
44
|
球體
|
安裝
自動再循環閥應盡可能安裝在靠近離心泵處，最好直接裝在泵的出口處。泵的出口和閥的入口之間的距離，應不超過1.5米，以防止液體脈動引起的低頻水擊。優先考慮垂直安裝，也可水平安裝。由于TDC型閥設計牢靠，使得其運行噪音低，可靠性高。維護維護及安裝說明書按要求提供。在例行對泵的周檢時，應同時檢查閥的規定功能。
●旁路不需要連續的流量,減少能耗;●減少設計工作量(四種功能集于一體);●減少安裝和維護成本(自力式,不需外部能源);●減低故障發生的可能性—將高速流體造成故障的可能性減至最小,沒有氣蝕問題和電器接線費用;●低流量工況下仍然可以保證泵穩定性;●與常規系統相比,整體費用低。
連接方式
法蘭連接標準按：JB/T或按用戶要求提供，旁路連接方式僅按法蘭連接，以便于檢查。進出口連接方式也可采用焊接方式。
|
題-1.jpg)
