水壓試驗堵閥（SD61Y）
閥門品牌：合力閥門
閥門型號：SD61Y
壓力環境：2.5-32.0MPa P55 100V P57 100V等高溫高壓
產品材質：碳鋼(WCB,A105),鉻鉬鋼（WC6,WC9，F(xiàn)22,F91）等特列材料
連接形式：焊接
公稱通徑：50~1000mm
適應介質:水，蒸汽等
水壓試驗堵閥（SD61Y）用作：
安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。
水壓試驗堵閥（SD61Y）結構特點
1、閥門壓力等級按等于或高于設計壓力和設計溫度選取。
2、閥門按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相關標準設計、選材、制造、檢驗及驗收。
3、本閥無傳動裝置。
4、采用壓力自緊式密封結構和螺栓連接閥蓋結構兩種形式，兩端支管為焊接連接。
5、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。
6、對采用無傳動裝置方式，水壓試驗時裝入堵板，水壓試驗后取出堵板可以進行多次水壓試驗。
7、堵板密封可通過調節支撐板上端的調節螺釘進行調節，以達到密封目的。
水壓試驗堵閥（SD61Y）安裝說明
1、閥門安裝必須按閥體注射箭頭方向進行安裝，對采用無傳轉動裝置方式，水壓試驗后取出堵板，O型密封圈應妥善保存。
2、水壓試驗水溫為20-70℃。
3、閥門與管道采用對口焊接時，閥體進出口與接管口徑應取得一致。若閥門接口管道材料不相容，則需焊接過渡段。

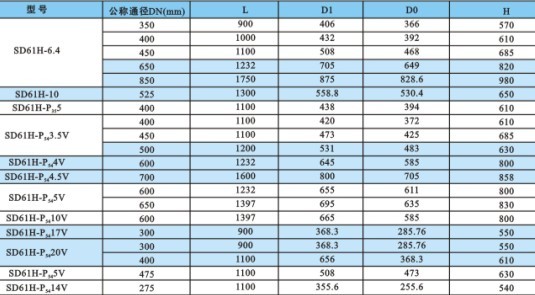

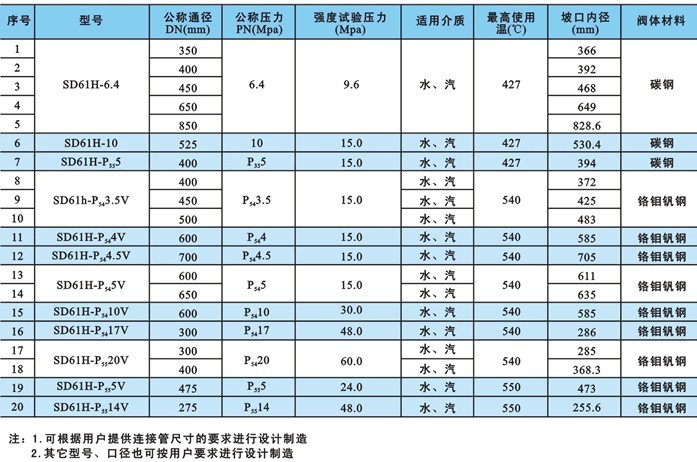

水壓試驗堵閥（SD61Y）閥門性能參數：
|
